Лазерные системы слежения

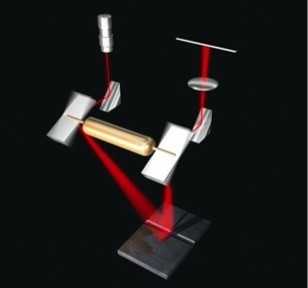

Принцип действия лазерной системы слежения состоит в следующем: сканирующий лазер, осциллирует поперек сварочного стыка. Результатом является получение "чистого" (без искажений) образа сварочного стыка и отсутствует влияние состояния поверхности стыка.

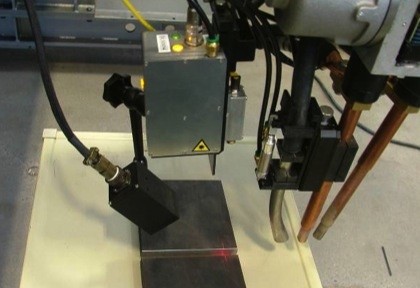

Работа системы основывается на новейшем лазерном сенсоре DSL300.

Сенсор управляется специальным блоком BOB (Break Out Board), который обеспечивает необходимые данные для прорисовки образа сварочного стыка на ЖК мониторе, входящего в состав консоли управления оператора.

Сигналы, поступающие с датчика, также анализируются, с целью формирования набора импульсов, которые передаются на модули линейного перемещения, что позволяет удерживать сварочную головку в заданном положении над сварочным стыком.

Как опция, система слежения может иметь алгоритм адаптивного заполнения стыка и послойного программирования. В процессе сварки и заполнения стыка, система автоматически просчитает объем заполнения стыка, и определяет необходимость добавления (или удаления) дополнительного прохода в слой; затем сможет "определить" момент переключения с заполняющих слоев на облицовочный.

При переходе на сварку облицовочного слоя, система контролирует только высоту расположения сварочной головки. Оператор контролирует горизонтальное положение головки в ручном режиме. Поскольку это происходит на поверхности изделия, то для оператора не составит труда визуально наблюдать за положением следа от лазерного указателя.
