Наплавка лентой/электрошлаковая наплавка

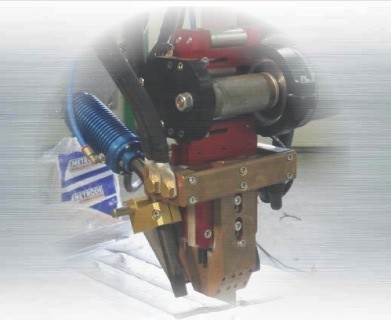

Головки ESW-60, ESW-90, ESW-120 разработаны для высокопроизводительной наплавки под слоем флюса (SAW) и электро-шлаковой наплавки (ESW). Особенности:
Механическая подача полосы:
- Подающее устройство обеспечивает передачу высокого крутящего момента на приводные ролики, что обеспечивает изумительное качество подачи
- Широкие приводные ролики с нагортованной поверхностью обеспечивают отличный контакт по всей ширине полосы
- Возможность использовать полосу различной ширины за счет регулировки расстояния между роликами.
Подача тока
- Контактные группы выполнены из чистой меди, совместно с клеммами, что обеспечивает подачу тока без потерь
- Контактные группы (в зависимости от ширины полосы) установлены на обеих губках, и позволяют обеспечить равномерную подачу тока
- Регулировочные винты с индивидуальной настройкой позволяют регулировать напряжение на контактных площадках
- Последовательная передача тока для оптимального результата сварки.

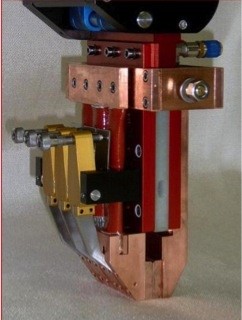

Контактные губки
- Неподвижная часть контактов выполняется водоохлаждаемой (чтобы избежать воздействия высокой температуры)
- Губки взаимозаменяемые (нет необходимости менять компоненты контактов), что снижает стоимость

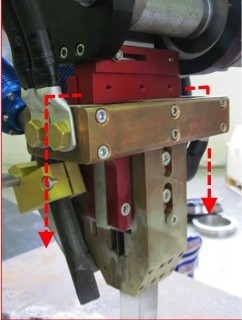

Дизайн
- Вся нижняя часть головки отделяется от подающей части
- Нижняя часть горелки может поворачиваться на 180 градусов, что обеспечивает быструю смену направления наплавки
Устройство управления электро-магнитным полем KM-60 и KM-90 имеет регулировку по току, что позволяет быстро и аккуратно производить установку полюсов.

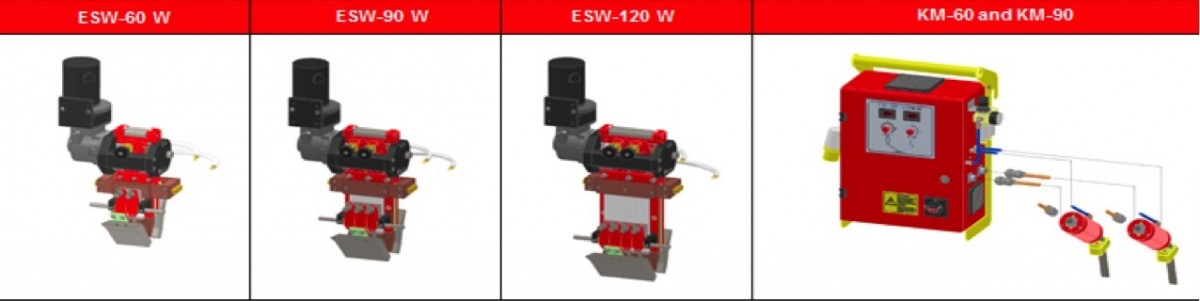

Таблица "Сравнительные характеристики головок"
| Наименование | Ширина полосы, мм |
Ширина подающих роликов, мм |
Мах ток, А | Габаритные размеры (без двигателя подающего устройства), мм ДхШхВ |
Вес (без двигателя подающего устройства), кг |
| ESW-60W | 30-60 | 60 | 1900 | 245х220х350 | 13,5 |
| ESW-90W | 30-60-90 | 90 | 3400 | 245х230х400 | 16,5 |
| ESW-120W | 60-90-120 | 120 | 4400 | 245х260х465 | 19,5 |
| Наименование | Ток на щупе, А |
Напряжение на щупе, В |
Параметры сети | Давление воздуха, Бар |
Размеры (устройства управления), ДхШхВ, мм |
Вес (устройства управления), кг |
| КМ-60 (для ESW-60) | -6/+6 | 12 | 115 (230)В 50-60Гц | 2,0 | 299х510х568 | 29,0 |
| КМ-90 (для ESW90/120) | -10/10 | 24 | 115 (230)В 50-60Гц | 2,0 | 299х510х568 | 34,5 |
