Роликовые вращатели
Поставляемые нашей компанией роликовые опоры нашли широкое применение благодаря их надежности, а также широкому диапазону грузоподъемности (от 1 тн. до 1200 тн.)

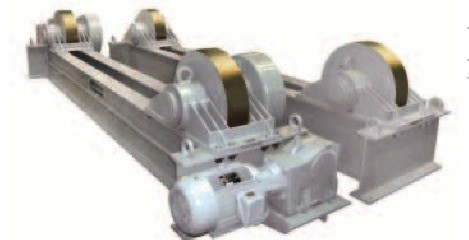

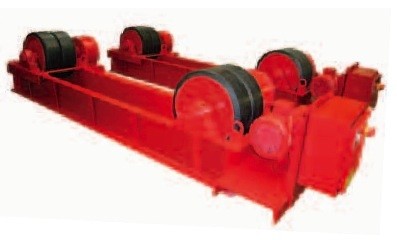

Роликовые опоры поставляются в комплекте (приводная роликоопора и не приводная (холостая) роликоопора), которые используются для вращения труб, сосудов и т.п. в широком диапазоне типо-размеров. В комплект поставки также входит силовой щит и пульт управления. Производительность сварки значительно возрастает, когда оператор имеет возможность контролировать скорость вращения и перемещение изделия в процессе сварки. Стандартные ролики изготавливаются с диапазоном грузоподъемности 3,0…50,0 тн. В зависимости от требований заказчика, предприятие имеет возможность изготовления роликов грузоподъемностью до 300 тн. Кроме того, существует возможность специализированных (самоцентрирующихся) и сборочных стендов (с гидравлическим механизмом подъема). В зависимости от требований заказчика, а также чтобы избежать не контролируемого перемещения изделия относительно оси сварки в процессе работы, роликовые опоры (не самоцентрирующиеся) могут комплектоваться системой "антедрейф" (антидрифт).
Особенности:
- Привод осуществляется от двух синхронизированных двигателей переменного тока, что позволяет обеспечить достижение и поддержание заданных скоростей вращения

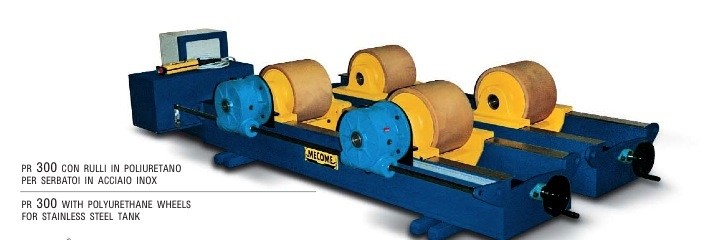

- Ролики имеют покрытие из полиуретана (что позволяет исключить повреждение поверхности изделия в процессе вращения). Возможна поставка цельнометаллических (без покрытия) роликов
- Пульт управления, на котором вынесены необходимые команды
- Тахометр (как опция) позволяет обеспечить дополнительный контроль за скоростями вращения
- Привод роликов (редукторы) подвергаются предварительной термообработке
- Расстояние между роликами (для установки изделий различных диаметров) регулируется симметрично
- Герметичный корпус предупреждает повреждение роликов
- Для удобства перемещения, ролики могут устанавливаться на приводные тележки
Таблица 1 Сравнительные характеристики роликовых опор
| Модель | Мах нагрузка на приводную пару, тн |
Мах нагрузка на холостую пару, тн |
Диаметр вращаемого изделия, мм |
Скорость вращения, мм/мин |
Мощность привода, кВт |
Диаметр ролика, мм |
| TR3 | 1,5 | 1,5 | 150...4000 | 70...150 | 0,37 | 305 |
| TR5 | 2,5 | 2,5 | 150...4000 | 70...150 | 0,55 | 305 |
| TR10 | 5,0 | 5,0 | 150...4000 | 70...150 | 0,75 | 305 |
| TR20 | 10,0 | 10,0 | 150...4000 | 70...150 | 1,10 | 305 |
| TR30 | 15,0 | 15,0 | 250...5500 | 70...150 | 1,50 | 500 |
| TR40 | 20,0 | 20,0 | 250...5500 | 70...150 | 1,50 | 500 |
| TR60 | 30,0 | 30,0 | 250...5500 | 70...150 | 2,20 | 500 |
| TR80 | 40,0 | 40,0 | 250...5500 | 70...150 | 2,20 | 500 |
| TR100 | 50,0 | 50,0 | 300...6500 | 70...150 | 3,00 | 500 |
| TR120 | 60,0 | 60,0 | 300...6500 | 70...150 | 4,40 | 500 |
| TR160 | 80,0 | 80,0 | 500...8000 | 70...150 | 4,40 | 500 |
| TR200 | 100,0 | 100,0 | 500...8000 | 70...150 | 6,00 | 500 |
| TR300 | 150,0 | 150,0 | 600...9100 | 70...150 | 8,00 | 700 |
