Специализированные модели позиционеров

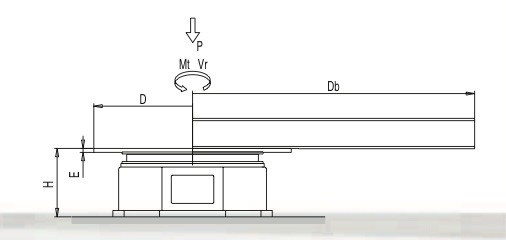

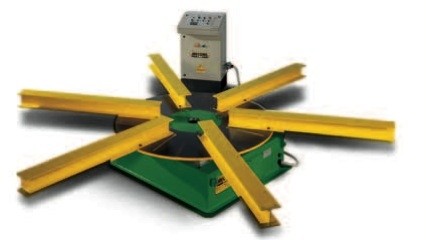

1. Позиционеры без возможности вертикального поворота планшайбы идеальны для вертикального позиционирования больших обечаек (или тел вращения)

Таблица 1

Сравнительные характеристики позиционеров

Модель	Грузо- подъемность, кг	Крутящий момент, кгм	Диаметр планшайбы, мм	Кол-во спиц, шт	Толщина планшайбы, мм	Высота планшайбы, мм	Диапазон частоты вра- щения, об/мин	Диапазон диаметров из- делия, мм
TRFO1000	1000	50	800	4	20	500	0,040...1,194	270...2000
TRFO3000	3000	120	1000	4	20	500	0,027...0,796	400...3000
TRFO5000	5000	210	1200	6	25	500	0,020...0,597	540...4000
TRFO8000	8000	420	1200	6	25	500	0,016...0,477	670...5000
TRFO10000	10000	500	1500	8	30	500	0,013...0,398	800...6000
TRFO15000	15000	1000	1700	8	30	500	0,010...0,298	1080...8000

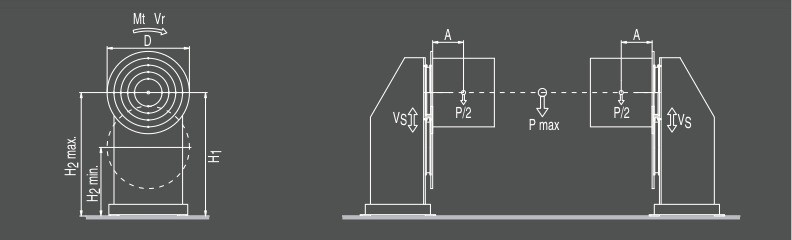

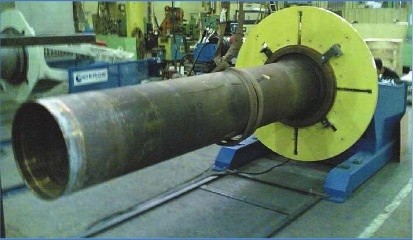

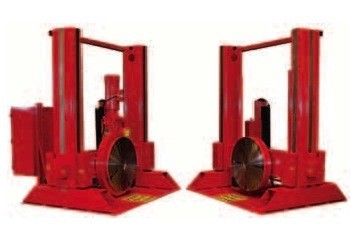

2. Позиционер типа пиноль предназначен для вращения больших изделий (например, рам самосвалов, станин, и т.д). Изготавливаются двух типов: с возможностью вертикального перемещения относительно вертикальной оси и фиксированные относительно вертикальной оси. Как и любые другие позиционеры и вращатели, по запросу заказчика, возможна поставка как в стационарном (неподвижном) варианте, так и с возможностью перемещения по рельсам.

Таблица 2

Сравнительные характеристики позиционеров

Модель	Грузопод- емность перед- ней бабки, кг	Общая грузо- подъемность, кг	Крутящий момент, кгм	Опрокидыва- ющий момент, кгм	Расстояние, (A) мм	Частота вращения, об/мин	Диаметр планшайбы, (D) мм	Расстояние H1, мм
TRFV1000	500	1000	110	250	500	0,040...1,20	800	1000
TRFV3000	1500	3000	210	750	500	0,027...0,80	800	1000
TRFV5000	2500	5000	420	1250	500	0,020...0,60	1000	1000
TRFV10000	5000	10000	800	2500	500	0,019...0,58	1200	1300
TRFV16000	8000	16000	1300	4000	500	0,013...0,40	1500	1500
TRFV25000	12500	25000	1600	6250	500	0,012...0,36	1500	1600
